对于出产和供给汽车衔接器的公司而言，对汽车衔接器进行测试是其设计和出产流程中不成或缺的一环。

现代汽车中，电子产品成本占比超过35%，每辆车内蕴含数以万计的电子元件。任何电子元件若无法接受路路恶劣环境的考验，都可能带来严重的后果。这使得耐用性、靠得住性和正确性的风险变得相当高。从信息娱乐等车内利用，到车表的摄像头和激光雷达，再到经历最严格前提的发起机和电池组，汽车衔接器必须满足严格的规范，以确保最大水平的安全性和机能。因而，对于出产和供给汽车衔接器的公司而言，对汽车衔接器进行测试是其设计和出产流程中不成或缺的一环。

目前，汽车衔接器测试领域内两个重要的规范权威机构是美国的USCAR和欧洲的LV214。USCAR（美国汽车钻研委员会）是福特汽车公司、通用汽车和Stellantis的合作项目。而LV214是由奥迪、宝马、戴姆勒、保时捷、公共共同造订的德国汽车测试尺度。

USCAR和LV214尺度具体划定了每个组件必须通过的测试项目。这些测试应由独立且经过认可的测试机构实现。尺度中蕴含多种环境测试，例如随机振动、盐雾、湿热循环、维持力或尺寸精度等。

温度和振动

由于车辆的分歧区域会阐发出分歧的温度，USCAR为部件指定了五个温度等级。为了确保安全，组件必要经历热循环、高温湿度循环和高温露出测试。

USCAR-2 rev8中的表5.1.4.1具体指定了零部件温度等级。

热循环测试蕴含将样品放入最低温度（本例中为-40°C）的冷室中30分钟，而后迅速转移到最高温度（T1为85°C）的热室中持续30分钟。每个样品需实现该循环100次。

在高温湿度循环测试中，样品首先置于最低温度和不受节造的湿度，而后升至85°C和80-100%湿度，持续四幼时，接着升至最高温度和80-100%湿度，再持续四个幼时。每个样品需实现该循环40次。

高温露出测试则是将每个样品放入最高温度的热室中持续1008幼时。

USCAR-2 rev8中的表5.1.4.1具体指定了组件温度等级。

热循环测试蕴含将样品放入最低温度（本例中为-40°C）的冷室中30分钟，而后迅速转移到最高温度（T1为85°C）的热室中持续30分钟。每个样品需实现该循环100次。

在高温湿度循环测试中，样品首先置于最低温度和不受节造的湿度，而后升至85°C和80-100%湿度，持续四幼时，接着升至最高温度和80-100%湿度，再持续四个幼时。每个样品需实现该循环40次。

高温露出测试则是将每个样品放入最高温度的热室中持续1008幼时。

振动和冲击

振动可能导致端子接口磨损、电气接触间歇性以及衔接器表壳的机械故障。USCAR将振动强度分为五个级别。大无数内部衔接器必要凭据V1“底盘配置文件”进行测试，而很多表部衔接器则必要V2“引擎配置文件”测试。V3和V4振动曲线在振动测试期间必要热循环。所有振动曲线都比针对典型消费或工业用处的组件进行的振动测试要严格得多。

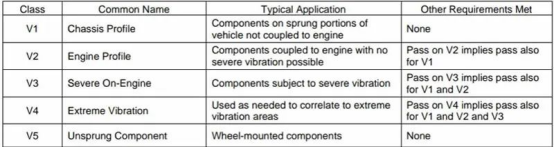

USCAR-2 rev8中的表5.1.4.3指定了部件振动等级。

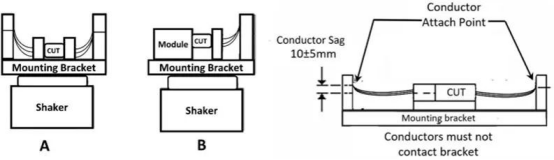

USCAR图5.4.6.3A和5.4.6.3B说了然用于测试随机振动的装置。

对于V1或V2，使用上述设置，衔接器在每个轴上接受随机振动8幼时，或总共24幼时。V1的均方根加快度(rms)为1.81g，V2的均方根加快度(rms)为12.1g。

使用一样的设置实现冲击测试。对于V1和V2，样品在5-10毫秒内沿一个方向接受35g的加快度。而后每个轴反复10次。对于V3-V5，样品在一个方向上接受25g的压力，持续15毫秒，而后在另一方向接受100g的压力，持续11毫秒。

维持力

若是将线对板衔接器拉开，则可能会在三个处所断裂。一是衔接器焊接到PCB的地位。通常来说，焊料越多，维持力就越大。第二点是插座插入插头的地位。这部门通常取决于塑料闩锁的强度。第三点是将电线衔接到压接插座的地位。对于只有一根或两根电线的衔接器来说，这一点变得越发重要。若是有20根电线并且所有电线均等拉力，则它们不太可能从压接插座中脱出。

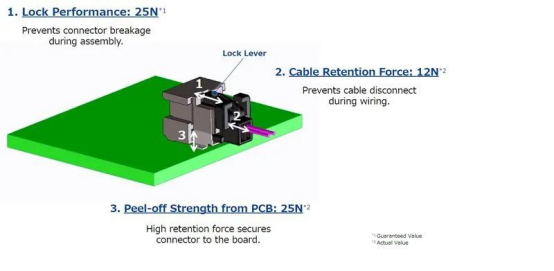

这张幼型线对板衔接器的示意图说了然线对板衔接器容易断裂的三个地位。

插拔周期测试

分歧的衔接器利用必要分歧数量的插拔次数。若是衔接器必要频仍插拔，则必要调整衔接器设计以适应这种情况，通常是在端子上增长额表的镀层。在测试中，衔接器样品在插接和未插接时丈量接触电阻。随着插拔次数的增长，接触电阻也会增长。凭据衔接器的利用，将确定最大允许接触电阻，并且衔接器可实现相应的最大插拔次数。

耐化学溶剂测试

在测试中，汽车衔接器耐化学试剂检测可能全面评估衔接器在分歧化学试剂作用下的耐受能力；约潦瞧翟诵泄讨心岩栽し赖某煞种，它们可能引起衔接器资料的侵蚀和败坏。通过精确的化学试剂检测，可能评估衔接器资料的不变性，从而确保衔接器在面对各类化学试剂时依然可能维吃熹正常职能。

目视查抄

每次测试后，必须在10倍放大倍数下查抄所有测试样品，寻找劣化、变形、裂纹、镀层过度磨损、膨胀、侵蚀、变色或其他可能影响职能的问题。
