ESD、EMI、EMC 设计是电子工程师在设计中遇到常见难题
，电磁兼容性（EMC）是指设备或系统在其电磁环境中切合要求运行并不合其环境中的任何设备产生无法忍受的电磁滋扰的能力。

因而
，EMC蕴含两个方面的要求：一方面是指设备在正常运行过程中对地点环境产生的电磁滋扰不能超过肯定的限值；另一方面是指用具对地点环境中存在的电磁滋扰拥有肯定水平的抗扰度
，即电磁敏感性。所谓电磁滋扰是指任何能使设备或系统机能降级的电磁景象。而所谓电磁滋扰是指因电磁滋扰而引起的设备或系统的机能降落。

EMC蕴含EMI(电磁滋扰)及EMS(电磁耐受性)两部份
，所谓EMI电磁滋扰
，乃为机械自身在执行应有职能的过程中所产生不利于其它系统的电磁噪声；而EMS乃指机械在执行应有职能的过程中不受周围电磁环境影响的能力。

在电子产品的设计中
，为获得优良的EMC机能和成本比
，对产品进行EMC设计是重要的；电子产品的EMC机能是设计赋予的。测试仅仅是将电子产品固有的EMC机能用某种定量的步骤表征出来。对于EMC设计来讲：

首先
，应在研发前期思考EMC设计

若是产品设计前期不思考EMC问题
，仅寄但愿于测试阶段解决（阐发为通过整改来解决设计成型产品的EMC问题
，这样大量的人力和物力都投入在后期的测试/验证、整改阶段）。那么
，即便产品整改成功
，大多情况下还是会由于整改涉及电路道理、PCB设计、结构模具的调换
，导致研发用度大大增长
，周期大大耽搁。只有在前期产品设计过程中思考与预测EMC问题
，把EMC造成一种可控的设计技术
，并行和同步于产品职能设计的过程
，能力一次性地把产品设计好。

其次
，应该系统化的进行EMC设计

通过设计提高电子产品的EMC机能
，绝对不是企业内EMC专家一幼我所赋予的
，由于EMC绝对不成能脱离产品硬件、结构等实物而存在。因而
，要使设计的电子产品一次获得优良的EMC机能
，就必要提高产品设计工程师的EMC经验与意识问题。

如硬件工程师
，除了原先必须把握的电路设计知识表
，还应该把握EMI和EMS抗滋扰设计的根基知识；PCB设计工程师必要把握相应的器件布局、层叠设计、高速布线方面的EMC设计知识；结构工程师也必要相识产品结构的屏蔽等方面的设计知识。由于这些共同参加产品设计的工程师
，要去实现FMC专家在产品设计过程中所提出的定见
，就要理解、领会EMC专家所提出的建议的奥秘
，并与各自领域的设计特点相结合
，将所有EMC问题的萌芽扑灭在产品设计阶段。只有所有参加产品设计的开发人员共同提高EMC素质
，能力设计出拥有高机能EMC的电子产品。

通常电子产品设计时不思考EMC问题
，就会导致EMC测试失败

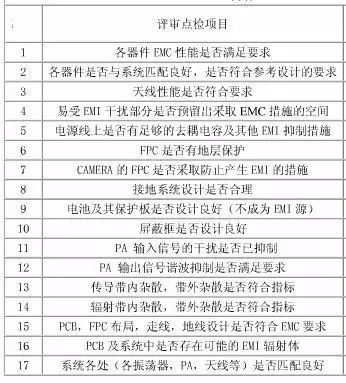

，以至不能通过有关律例的认证。下图概述了EMC、EMI、ESD评审的重点。

（EMC、EMI、ESD评审的重点）

（EMC、EMI、ESD评审的重点）

随着电气电子技术的发展
，家用电器产品日益遍及和电子化
，广播电视、邮电通讯和推算机及其网络的日益蓬勃
，电磁环境日益复杂和恶化
，使我们逐步关注设备的工作环境
，日益关注电磁环境对电子设备的影响
，电气电子产品的电磁滋扰(EMI)和电磁兼容性(EMC)的问题越来越受到工程师和出产企业的器重。

在ESD防护中
，大体能够分为两大类：

1.传导性ESD防护

对静电电流在电路中防护重要使用一些；て骷
，在敏感器件前端组成；さ缏
，疏导或耗散电流。此类；て骷有：陶瓷电容
，压敏电阻
，TVS管等。

2.辐射性ESD防护

对于静电产生的场对敏感电路产生影响
，防护步骤重要是尽量削减场的产生和能量
，通过结构的改善增长防护能力
，对敏感线路执行；。对场的；ねǔ１攘δ烟
，在改进实际中索求出了一种叫做等位体的步骤。通过有效地架接
，是壳体形成电位一样体
，抑造放电。事实证明此种方式有效易于执行。

防护静电的通常步骤有很多
，蕴含削减静电的堆集；使产品绝缘
，预防静电发生；对敏感线路提供支路分流静电电流；对放电区域的电路进行屏蔽；削减环路面积以；さ缏访馐芫驳绶诺绮拇懦〉挠跋。有针对直接放电的
，也有针对关联场的耦合。
