汽车线束系统是相对幽微和易败坏的零件，在整车开发及使用过程中频发由于线路问题导致的整车职能失效问题
。本文重要通过对车辆造作环节线束系统引起的失效问题进行系统的综合总结，提出基于PDCA 规划的改进措施，有效地节造了线束在车辆开发及造作环节中的失效模式
。
　　随着汽车上电路数量与用电量的显著增长，若何在有限的汽车空间中更有效合理地安插大量整车线束已成为汽车造作业面对的问题
。文章对汽车出产中的线束失效问题进行综合、总结和整顿，并提出改善规划，为汽车线束的设计及安插起到肯定的领导作用
。
　　1 汽车线束安插及失效方式
　　1.1 汽车线束安插方式
　　随着车辆安全、智能及舒服性的发展，传感器、摄像头及ECU 占据了肯定的空间，从而造成线束的安插空间越发狭幼，同时职能的增长意味着导线数量及体积不休增大
。整车可装拆性和运输方便性等也对线束提出了更高的要求
。

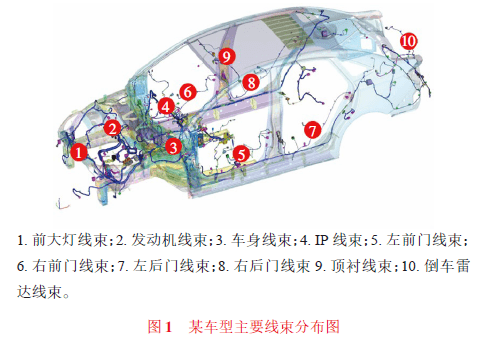

　　图1 示出某车型线束散布图，为便于运输和装配，其将整车线束切割成10 个部门
。


　　1.2 汽车线束失效方式
　　线束是整车中较为幽微的零件，不论是在造作、装配中，还是后续的使用中，极易破损或失效
。文章从线束的造作、运输及整车的装配和后续使用等各个环节对线束的失效方式进行整顿，并对典型问题进行分解
。
　　1.2.1 线束造作失效
　　汽车线束重要由导线、端子、接插件、包裹物、卡钉和线槽支架等组成，不规定零部件的组成注定了线束造作是一种自动化水平较低、劳动密集型产业
。
　　多多的人为操作影响了线束的尺度化，因而线束造作过程中的失效是一种随机、不成控的失效方式
。表1 示出汽车线束在造作过程中最常见的失效方式
。需在造作的各个环节保障线束的造作质量：对机械设备设定合理的规格参数，成立尺度化人为操作及比对面板，最后对线束进行抽查和全方位检测，从而保障线束的造作质量
。
　　1.2.2 线束装配失效
　　线束在实车上的安插凭据整车装配工艺会被打散成多个部门，从而提高了可装配性和可维建性，但同时线束接口及定位件的增多意味着失效的概率增长
。文章结合整车在装配环节出现的失效案例进行分类汇总，以提高线束的装配靠得住性
。


　　图2 示出汽车总装车间重要工段散布
。从图2 能够看出，线束的装配从总装内饰工位险些持续到终装工位，跨度极度大，同时接触区域较多
。结合其失效方式及阐发大局，大体分为固定性失效(40%)、职能性失效(20%)、表观性失效(20%)及其他失效方式(20%)
。
　　1)固定性失效为线束自身的定位件在固定孔位或扎带处脱落，此类失效不影响职能和整车使用
。
　　2)职能性失效是一种比力严重的失效方式，会引起整车某个职能的缺失，严重的将影响到汽车行驶及驾驶者的安全
。
　　3) 表观性失效是一种影响客户感知的失效大局
。
　　线束多安插在客户不易感知的区域，但由于线束供给商工艺或空间等成分，附着在其上的零件装配会受影响，从而带来匹配或美观问题
。此类问题在前期设计时要思考线束或接插件活动包络区域是否与周围零部件
　　有过问风险，从而选择相宜的地位安插固定点，保障在满足职能的情况下提高美观性
。

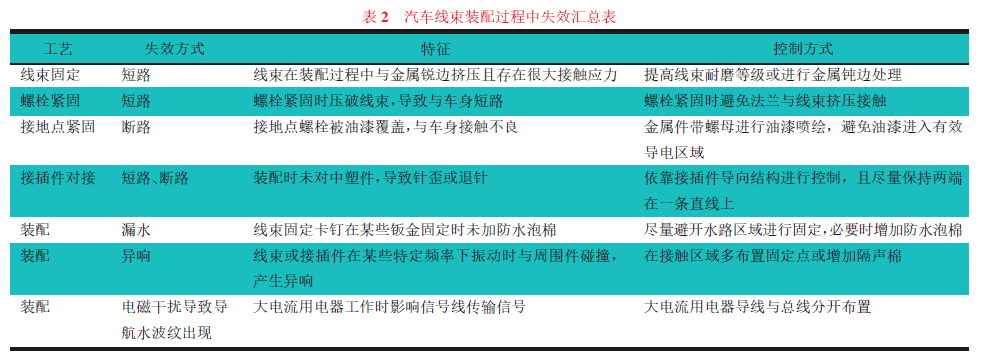

　　表2 示出汽车线束装配过程中失效方式及节造方式汇总
。
　　


　　1.2.3 线束耐久性失效
　　耐久性失效是一种随着汽车使用，在中央环节形成的失效方式，是伴随汽车性命周期随机产生的，拥有不成预测性，一旦失效会引起客户对品牌的极大抱怨
。此类失效多在活动件包络区域内发生，在线束达到肯定的磨损水平后产生，因而在初期不易觉察
。表3 示出汽车线束耐久性失效汇总表
。
　　图3 示出2 种典型的汽车线束耐久性失效方式，图3a 示启程动机线束与空调补液管之间因振动接触造成的磨损;图3b 示出汽车轮速传感器在活动到极限地位时闷头受力后脱落
。
　　


　　综上，需严格节造线束在活动包络区域的安插，同使仉对线束的磨损，需遵循严格的评估尺度
。
　　2 线束设计靠得住性提高措施
　　线束设计是一个不休提高和优化的过程，同时应试虑其全性命周期

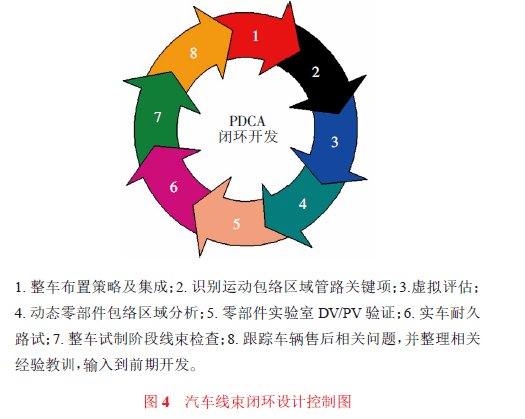

。文章结合PDCA 的节造规划提出线束开发设计关环节造规划，如图4 所示
。
　　


　　3 结论
　　线路在整车系统中属于比力容易出现问题的一类零件，只有在前期设计和项目阶段做好充分的管路评估，能力高效地节造线路问题
。文章结合某车型线束自身造备和整车装配工艺，总结了线束各类失效方式及节造方式，同时提出线束PDCA 的节造步骤，结合后期失效模式，在线束安插初期进行集成仿照及动态包络的虚构分析，提高了线束开发的质量，为线束在前期设计阶段提供了很好的借鉴
。
